Mata Pelajaran : Teknik
Pemrograman, Mikroprosesor dan Mikrokontroller
Kelas X / Semester Genap
Mikroprosesor dalam perkembangan dunia komputer digital disebut sebagai Central Processing Unit (CPU). Mikroprosesor diberi sebutan CPU karena fungsinya sebagai unit pemroses pusat. CPU bekerja sebagai pusat pemroses dan pengendali bekerjanya sistim komputer. Sebagai salah satu jenis chip dari berbagai jenis chip yang telah diproduksi, mikroprosesor sering juga diberi sebutan Microprocessor Unit (MPU). CPU atau MPU merupakan komponen utama dari sebuah komputer.
Sebuah mikroprosesor secara internal dikonstruksi dari tiga bagian penting yaitu :
1. Arithmetic Logic Unit (ALU), bagian yang bekerja melaksanakan operasi aritmetika dan operasi logika. Operasi aritmetika meliputi operasi penjumlahan (ADD atau ADD with Carry), pengurangan (SUB atau SUB with Borrow), perkalian (MUL), dan pembagian (DIV). Sedangkan operasi logika meliputi operasi logika AND, OR, XOR, COMPLEMEN, NEGATE.
2. Register Unit (RU), sebuah memori tempat menyimpan data dan tempat menyimpan
hasil operasi. Register khusus yang bekerja sebagai tempat penampung hasil operasi pengolahan pada ALU disebut Akumulator.
3. Control Unit (CU), mengendalikan aliran data pada bus data dan bus alamat, kemudian menafsirkan dan mengatur sinyal yang terdapat pada bus pengendali.
Sistim Mikroprosesor
Mikroprosesor sebagai sebuah chip tidak bisa bekerja sendiri. Mikroprosesor memerlukan unit lain yaitu unit memori dan unit I/O. Dengan menggabungkan CPU, Memory Unit, dan I/O unit terbangun sebuah sistim yang disebut dengan sistim mikroprosesor.

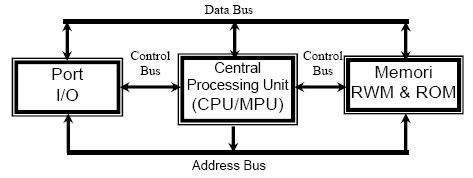

Berikut ini merupakan blok diagram sebuah sistim mikroprosesor
CPU bekerja mengatur pengendalian dan proses alih data yang terjadi dalam sistim mikroprosesor. Alih data berlangsung melalui saluran yang disebut dengan data bus. Alih data bisa terjadi dari memori ke CPU atau dari I/O ke CPU atau sebaliknya dari CPU ke memori atau dari CPU ke I/O. Alih data dari memori atau dari I/O ke CPU dikenal sebagai proses baca (READ). Alih data dari CPU ke memori atau alih data dari CPU ke I/O dikenal sebagai proses tulis (WRITE). Proses Read atau proses Write dikendalikan melalui saluran yang disebut dengan Control bus. Bus alamat bekerja mengatur lokasi alamat memori atau I/O dari mana atau kemana data diambil atau dikirim.
Komputer mikro adalah salah satu contoh jenis sistim mikroprosesor. Untuk membangun fungsi sebagai komputer mikro, sebuah mikroprosesor juga harus dilengkapi dengan memori, biasanya memori program yang hanya bisa dibaca (Read Only Memory = ROM) dan memori yang bisa dibaca dan ditulisi (Read Write Memory = RWM), dekoder memori, osilator, dan sejumlah peralatan input output seperti port data seri dan paralel. Jadi komputer mikro adalah sebuah sistim mikroprosesor.
Pada komputer mikro Mikroprosesor berkomunikasi dengan memori dan port I/O
juga menggunakan saluran yang disebut dengan bus. Bus ada tiga jenis yaitu
1. bus data,
2. bus alamat,
3. dan bus kendali
Mikrokontroller

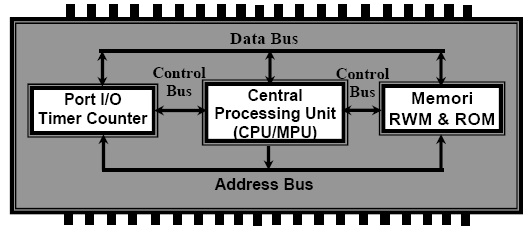

Mikrokontroler adalah komputer mikro dalam satu chip tunggal. Mikrokontroler memadukan CPU, ROM, RWM, I/O paralel, I/O seri, counter-timer, dan rangkaian clock dalam satu chip tunggal. Mikrokontroler berbeda dengan mikroprosesor dalam beberapa hal. Mikrokontroler memadukan memori untuk menyimpan program atau data pheriperal I/O untuk berkomunikasi dengan alat luar. Pemanfaatan mikrokontroler saat sangat populer di
bidang kendali dan instrumentasi elektronik. Hal ini terjadi karena mikrokontroler memiliki keunggulan dan kemudahan dalam penggunaannya. Disamping harganya yang sangat murah dibandingkan sistim lainnya.
Mikrokontroller AT89C51
Mikrokontroler sebagai sebuah chip telah mengalami perkembangan baik dari sisi arsitektur, teknologi dan kemampuannya. Struktur internal sebuah mikrokontroler AT89C51 bisa dilihat pada gambar berikut
Perbedaan Mikroprosesor dan Mikrokontroller
Untuk melihat perbedaan konsep diantara mikroprosesor dan mikrokontroler di bawah ini ditunjukan tabel perbandingan konfigurasi, arsitektur, dan set instruksi diantara mikroprosesor Z-80 CPU dengan mikrokontroler AT89C51.
sumber:
www.staff.uny.ac.id
